Scope

Technische Daten Oszilloskop

• 2 Y Kanaele DC - 100 MHz
• Sampling
    - 100MS/s im Dual Kanal Mode
    - Kanal A und B interleaved mit 200 MS/s
    - bis zu 3,6 GS/s für periodische Signale
• Y Auflösung 10mV,20mV,50mV,100mV,200mV,500 mV, 1V und 5V je DIV
• Kopplung AC, DC und GND
• Trigger Kanal A / B  Extern oder OFF
• Speichertiefe bis 512k x 8 Bit je Kanal
• X Auflösung
    - 10ns,20ns,50ns      nur im Interleave oder Oversampling Mode
    - 100ns,200ns,500ns
    - 1us,2us,5us,10us,20us,50us,100us,200us,500us
    - 1ms,2ms,5ms,10ms,20ms,50ms,100ms,200ms,500ms
• Scan Mode Single oder Run
• Screen Mode
   - Single ( normale Darstellung)
   - Persist ( Neuzeichnen ohne Löschen ideal für Jitter Aufzeichnung)
• Cursor für Trigger Pegel und Zeit, Zeitmessung und Spannungsmessung
• Signal Pegel Messung für beide Kanäle ( absolut und positiv,negativ ab Cursor )

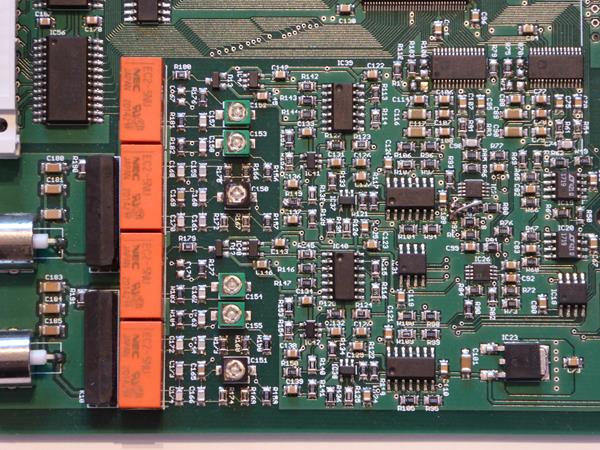

Bild : beide Y Verstärker mit Eingangsteiler 1:1 , 1:10 und 1:100 im linken Bildbereich

• Für periodische Signale , was wohl die meisten Anwendungen sind, ist ein Oversampling bis zum 32 fachem der AD-Wandler Sampling Rate eingebaut. Dies ergibt eine Samplingrate von max 3,2 GS/s  je Kanal.
• Die Zeibasis arbeitet im Bereich von 10 nS bis 500mS je X-Teilungseinheit. In allen Messbereichen steht eine Pre-Trigger Funktion zur Verfuegung.

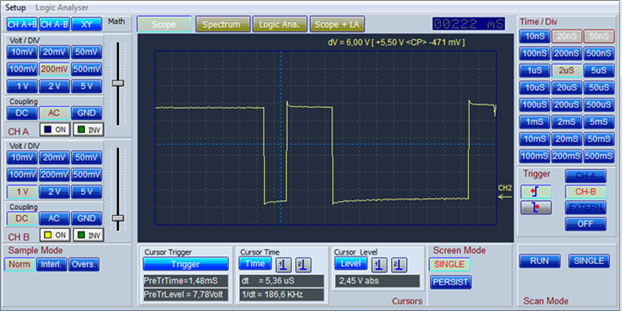

Scope nur Kanal B , Trigger Kanal B und Scan Mode Single. Signalpegel ist 6 Volt ( rechter Cursor CH2 zeigt Null Linie der Messung )

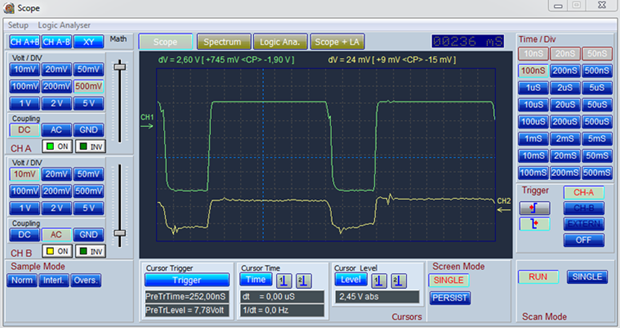

Scope Kanal A und B , Trigger Kanal A und Scan Mode Run.
Signalpegel Kanal A ist 2,6 Volt ( linker Cursor CH1 zeigt Null Linie der Messung ).
Signalpegel Kanal B ist 24 mV   ( rechter Cursor CH2 zeigt Null Linie der Messung ).

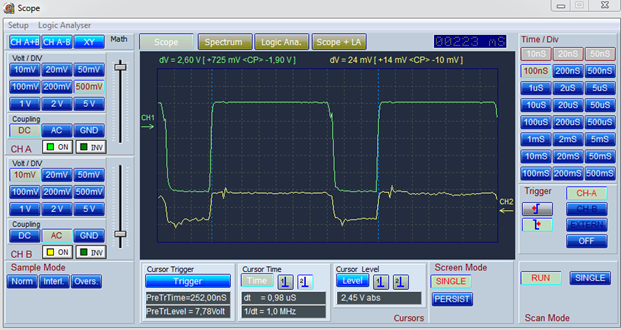

Gleiche Messung wie vorheriges Bild jedoch Cursor Time Messung

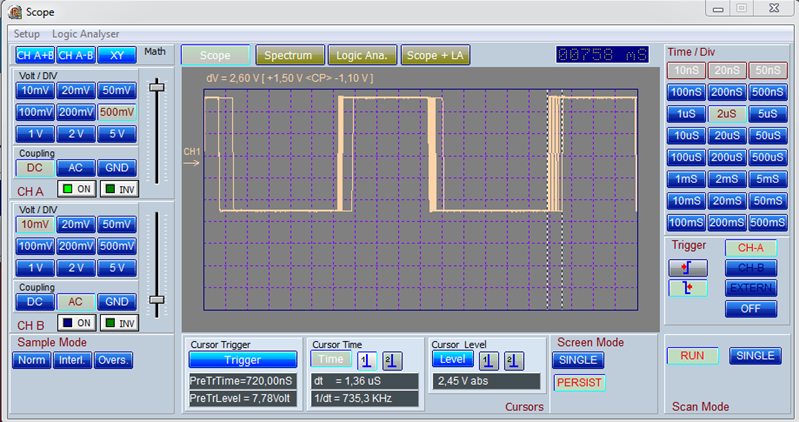

Scope in Persist Mode mit Jitter Messung über Time Cursor. Über Menü Colors geänderte Farbeinstellung.
