Logic Analyser

Technische Daten Logic Analyser

• 2 Gruppen mit ja 8 Bit
• Jede Gruppe Logigpegel einstellbar
  1,8 Volt , 2,5 Volt , 3,3 Volt und 5 Volt. Mit User def. jeder Pegel zwischen 1,5 und 5 Volt.
• insgesamt 16 Kanäle
• Samplingrate min. 10ns max 500ms
• Speichertiefe bis 128kB
• Trigger Bit,Byte  oder Word
• Single Betrieb mit Darstellung 2 x Gruppe und 16 Kanäle oder
• Dual Betrieb mit Scope dann max. Darstellung 2 x Gruppe und bis zu 10 frei wählbaren Kanälen
• Farben und Bezeichnungen einstellbar.
• Bei Byte ( Gruppen Darstellung ) wahlweise HEX,Dezimal oder Binärwert

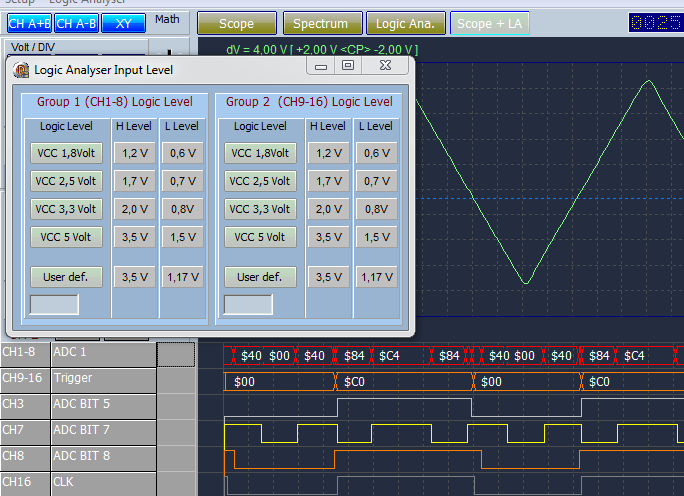

Scope mit Logic Analyser und Menü Eingangs Pegel der Gruppen

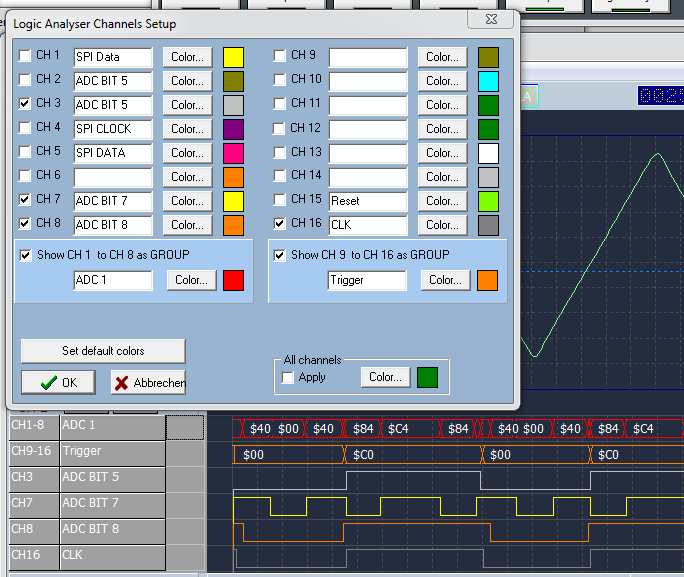

Scope mit Logic Analyser und Menü Kanal Setup

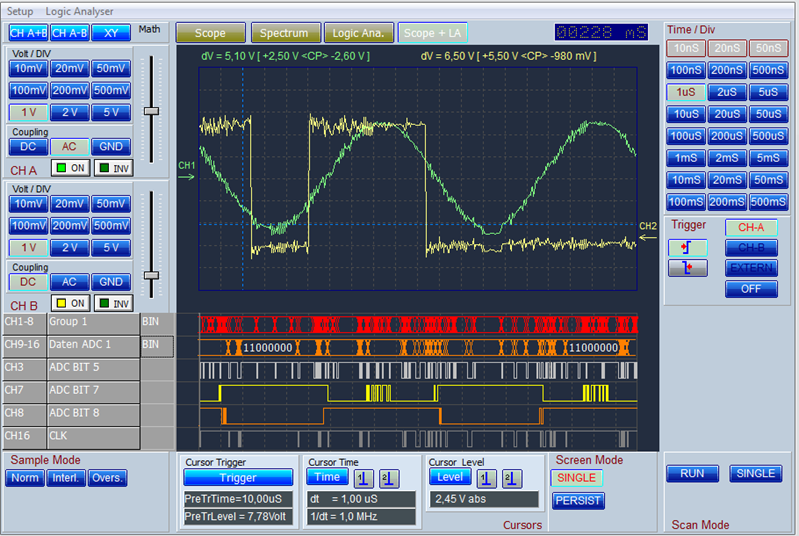

Bild : Messung eines stark verrauschtem 100KHz Sinus und gleichzeitig mit Kanal B TX-Signal einer seriellen Schnittstelle.

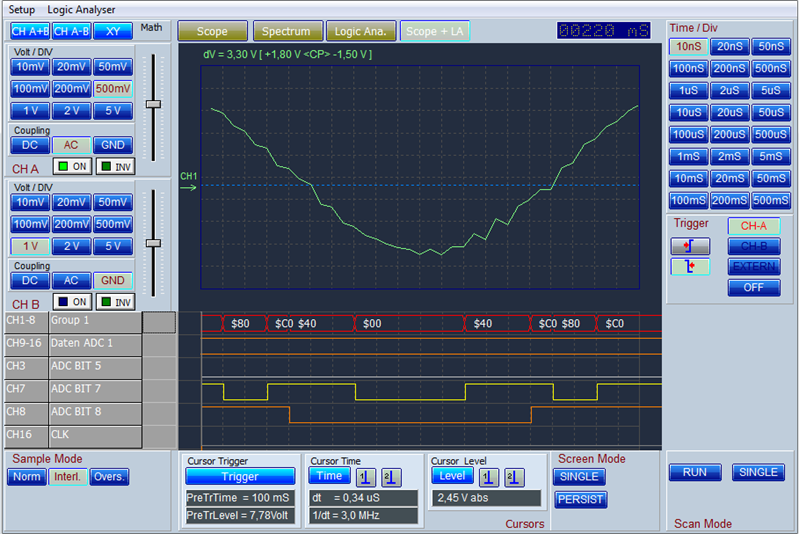

Scope im Interleave Mode, Logic Analyser Auflösung 10nS mit HEX Wert Darstellung in Gruppe 1
