EWOMISA
EWOMISA ist die Eierlegende Woll Milch Sau für das Elektronik Labor, die Fertigung und Service.

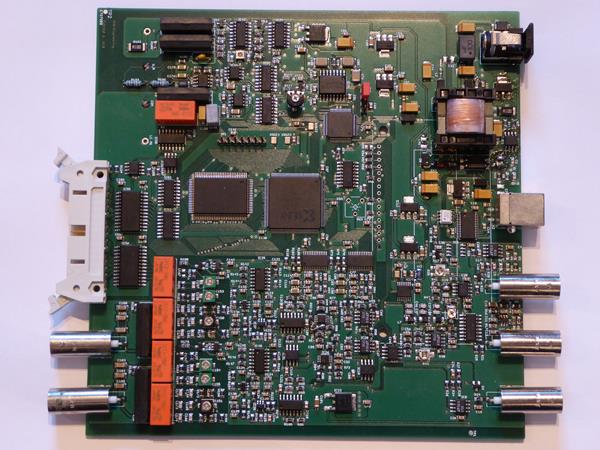

In dem ca. 165 x 160 x 30 mm grossen Gerät sind integriert
- 2 Kanal Oszilloskop 100 MS/s Y-Bandbreite 100MHz
- Interleave Mode 200MS/s , Oversampling bis 3,2 GS
- 16 Kanal Logicanalyser Eingangspegel je Byte einstellbar
- 150 Mhz / 1,2GHz Frequenzzähler
- 25 Mhz Wobbel - Funktionsgenerator
- Digital Voltmeter
- LC-Messgeraet

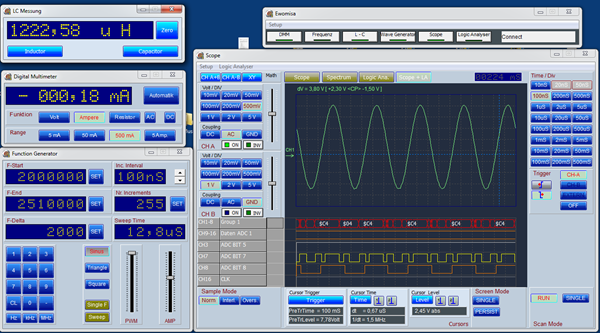

Die Bedienung erfolgt über einen PC via USB Schnittstelle.
Bereits im Jahr 2010 kam die Idee ein universelles Messsystem für die Elektronik Entwicklung zu entwickeln. Grund waren öfters Service Einsätze im In- und Ausland bei denen mindestens ein Oszilloskop und Digital Multimeter gebraucht wurde. Zusammen mit einem Notebook und Werkzeug ist das eine Menge Equipment , besonders auf Flugreisen .
Es gab bereits in dieser Zeit diverse PC-Oszilloskope jedoch
wurde hiermit nur ein Instrument ersetzt. Gerade bei
Entwicklungsarbeiten im Bereich der Digital Technik ist ein
Logikanalyser heutzutage unverzichtbar. Low Cost Systeme bieten
mittlerweile auch ein Scope mit Logikanalyser , jedoch bedienen
diese meistens nur einen Logikpegel ( in der Regel 3,3 Volt
).
Der im EWOMISA integrierte Logikanalyser hat zwischen 1,8 Volt und
5 Volt einstellbare Logikpegel .
Die erste EWOMISA Version wurde lange Zeit bei Industrie Kunden getestet. Wünsche, wie Potential getrennte Versorgung des Gerätes und Potential getrennte USB Schnittstelle wurde in der neuen EWOMISA Version berücksichtigt. Mit einem größeren On Board Mikrocontroller konnte der Wobbel- Funktionsgenerator mit mehr Funktionen ausgestattet werden. Mit geringem zusätzlichen Hardware Aufwand kam noch ein LC-Messgerät und Frequenzzähler hinzu.
