SNT-CALC

Software zur Berechnung aller gängigen Schaltnetzteil Topologien

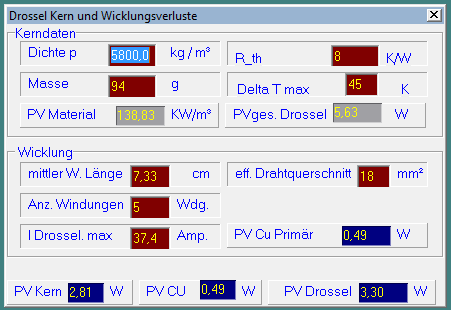

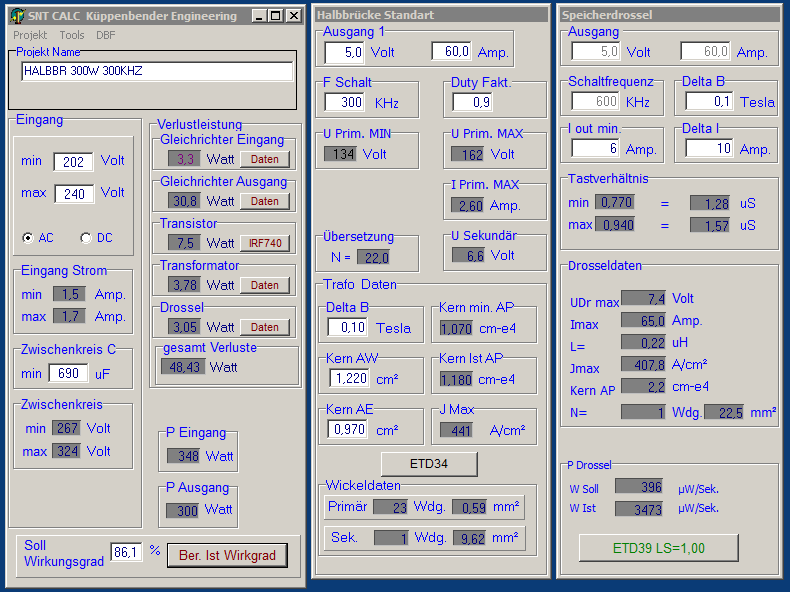

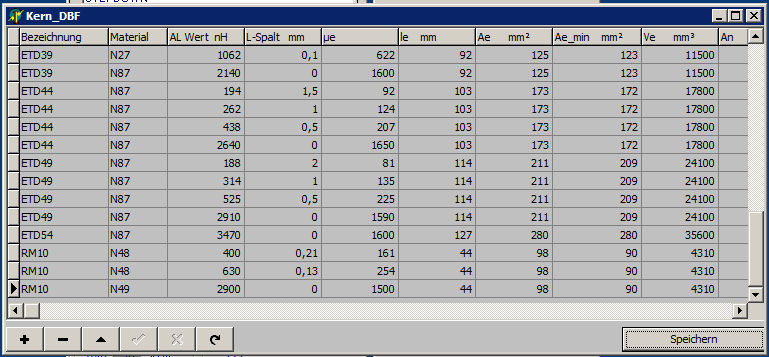

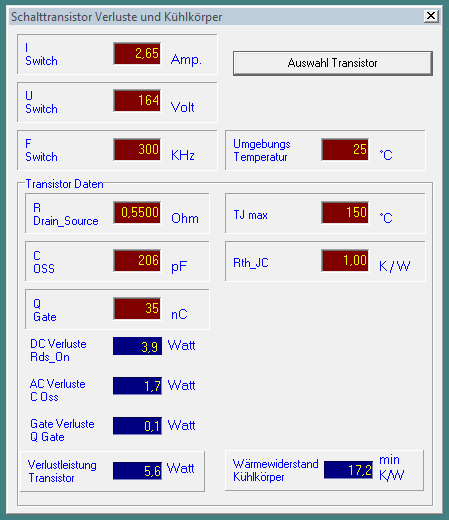

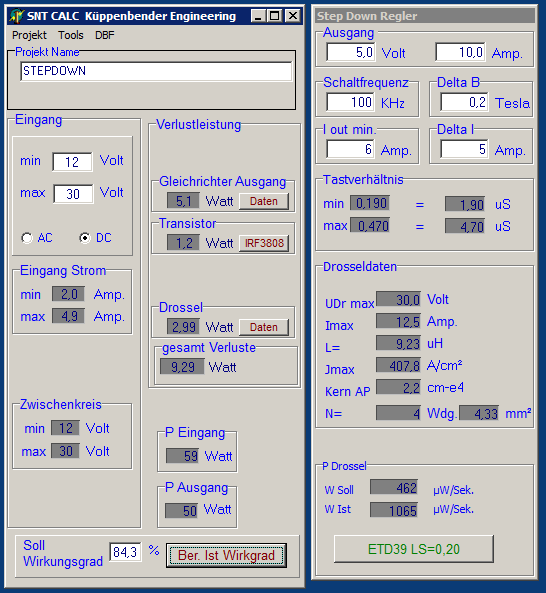

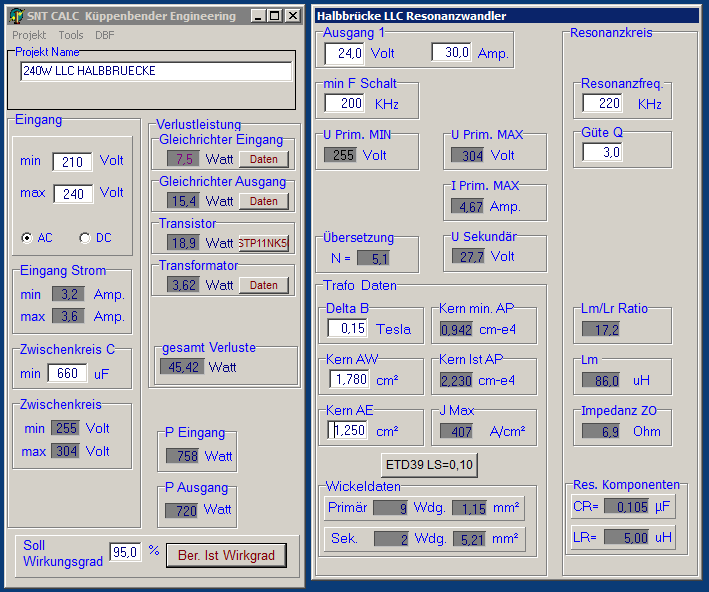

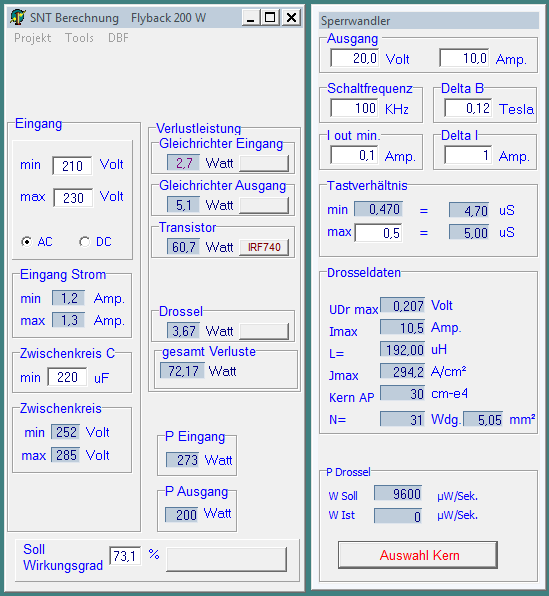

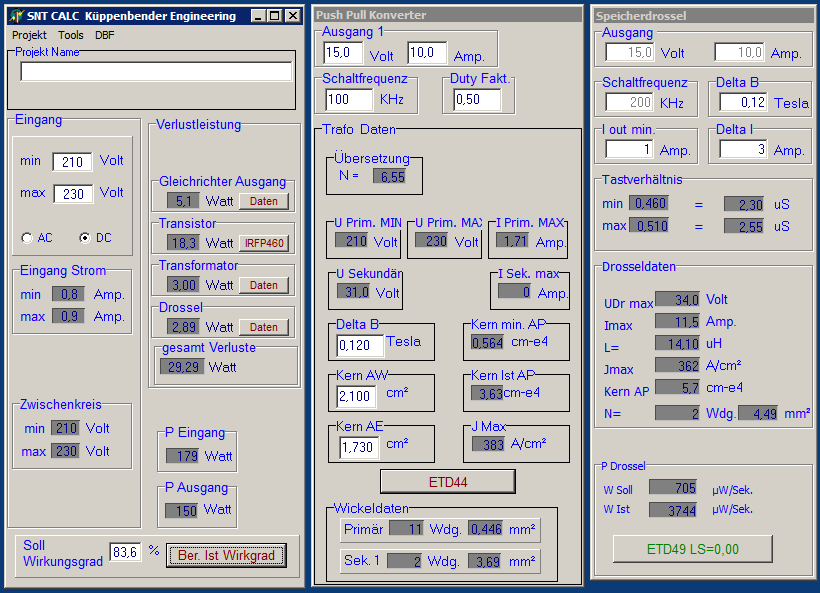

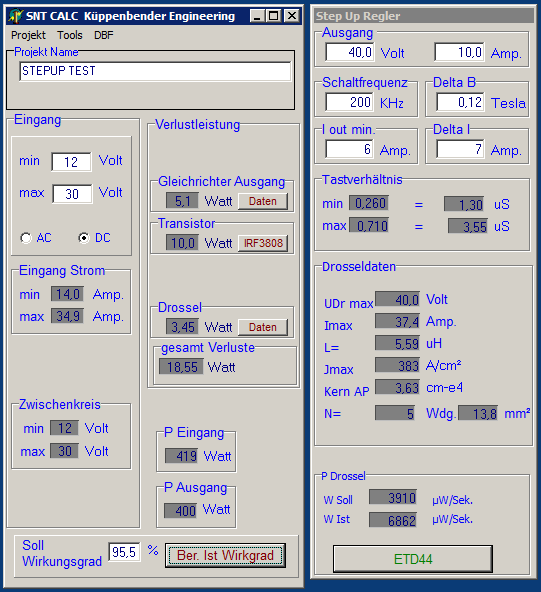

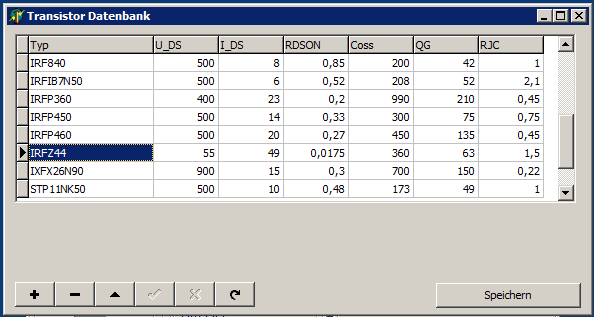

Neben allen Standart Netzteil Topologien wie Step Down, Step Up , Flyback , Halb- und Vollbrücken lassen sich mit dieser Software auch LLC Resonanzwandler berechnen. Die Schwingkreis Güte sowie das Verhältniss LM zu LR lassen sich frei waehlen. Ebenso die verwendbaren Trafokerne. Primärseitig kann DC oder AC Einspeisung ausgewählt werden. Ist, Aufgrund der geforderten Ausgangsleistung, der Zwischenkreis C bei AC Einspeisung zu klein, so kann ein neuer Wert gewählt werden. Alle Datenbanken können vom Benutzer frei erweitert werden. Das Programm berechnet alle Verluste in den Halbleitern sowie die Kern- und Kupferverluste der Induktivitaeten. Die Berechnungen lassen sich als Projekte abspeichern.
